WDW-S數顯式電子萬能試驗機(門式）
WDW-S數顯式電子萬能試驗機(門式）
產品分類： 數顯式電子萬能試驗機
產品概述：本機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門?？筛鶕?jù)GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模
主要用途
本機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。
可根據GB/ISO/ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。
主機結構

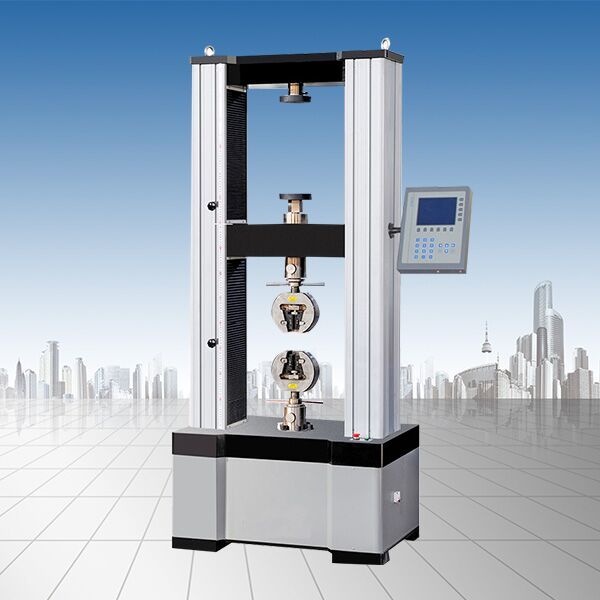

該機采用雙空間門式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成門式框架，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
綜合性測試平臺
本機單片機作為硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。
試驗力測量：
負荷測量：選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率?？筛鶕?jù)用戶需求配置多個傳感器，實現試驗力寬范圍的測量。
位移測量：采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統
采用全數字伺服控制器，控制高性能的伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。
變形測量系統
可根據試驗標準的要求來選配大變形測量系統
保護裝置
根據不同的試驗，可調節限位保護開關位置，有效防止夾具對撞。
具有過載、過流、漏電等保護功能。
|
產品名稱
|
數顯式控制電子萬能試驗機（門式框架結構）
|
||||||||
|
產品型號
|
WDW-5S
|
WDW-10S
|
WDW-20S
|
WDW-50S
|
WDW-100S
|
||||
|
結構形式
|
門式結構
|
||||||||
|
試驗力（KN）
|
5
|
10
|
20
|
50
|
100
|
||||
|
試驗力級別
|
1級
|
||||||||
|
試驗力測量范圍
|
2%--100%FS
|
||||||||
|
試驗力示值相對誤差
|
≤示值的±1%
|
||||||||
|
力分辨率
|
1/500000
|
||||||||
|
位移測量裝置
|
光電編碼器
|
||||||||
|
位移示值相對誤差
|
≤示值的±1%
|
||||||||
|
位移分辨率
|
0.01
|
||||||||
|
位移速率調節范圍（mm/min）
|
0.05-500無極調速
|
||||||||
|
安全保護裝置
|
機械限位保護和軟件過載保護
|
||||||||
|
有效拉伸空間
|
650
|
||||||||
|
有效壓縮空間
|
600
|
||||||||
|
有效試驗寬度
|
350
|
350
|
350
|
400
|
450
|
||||
|
楔形夾具夾持方式
|
手動加緊/液壓自動加緊
|
||||||||
|
壓縮附具
|
壓盤直徑φ120或定制
|
||||||||
|
主機外形尺寸
|
690×380×1650
|
690×380×1650
|
690×380×1650
|
755×355×1780
|
825×600×1950
|
||||
|
主機電源
|
0.5KW/AC220V±10%
|
0.5KW/AC220V±10%
|
0.5KW/AC220V±10%
|
0.75KW/AC220V±10%
|
1KW/AC380V±10%
|
||||
|
主機重量（KG）
|
320
|
320
|
340
|
420
|
560
|
||||
(以上參數僅供參考，詳細參數以真實設備為主)
