60T萬能機改造（屏顯式）
60T萬能機改造（屏顯式）

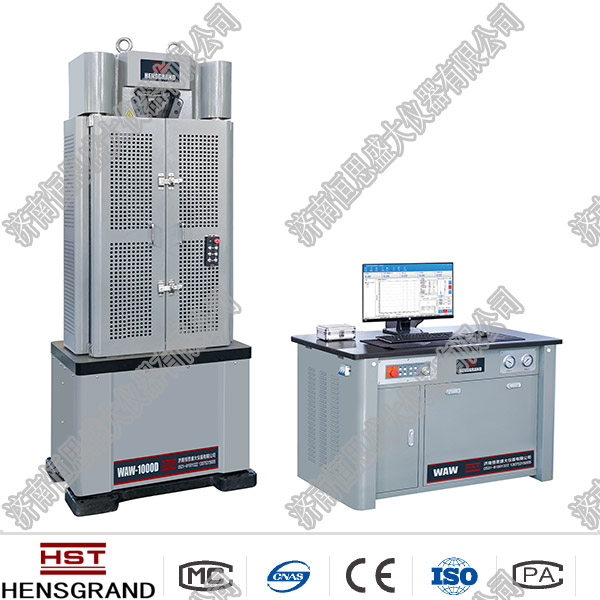

本機為四立柱、雙絲杠、油缸下置式主機結構，控制油源為琴式油源控制柜。拉伸空間位于主機上方，壓縮、彎曲、剪切試驗位于主機下方即移動橫梁和工作臺之間。試驗空間的調整通過移動中橫梁的位置來實現，中橫梁的移動采用了齒輪減速電機帶動鏈條傳動。手動調整送油閥進油量的大小，即可滿足材料的拉伸、壓縮、彎曲等試驗速度的調節。試驗完成后計算機可自動計算材料的彈性模量、抗拉強度、上下屈服強度、規定非比例延伸強度、最大力總伸長率、斷后延伸率和斷面收縮率等試驗結果，并可以直接輸出標準試驗報告和試驗曲線，也可以EXCELL和WORD格式輸出統計報告。
性能特點
1、主機采用四立柱高剛性框架結構，支撐穩定、加載平穩、外形美觀；
2、主機底座采用QT500-7精密鑄造,降低設備運行噪音，提高設備的剛性；
3、移動橫梁和上橫梁均為精密鑄造，CNC精密加工，確保試樣夾持的對中性；
4、移動橫梁升降系統采用磨制絲杠，精密齒輪減速機，減少橫梁升降時產生的噪音；
5、特殊結構設計的鉗口座、杜絕因鉗口座呈喇叭狀變形損壞，提高了設備的使用壽命；
6、鉗口采用燕尾槽結構，硬度高達58-62HRC，有安裝便利、結實耐用的優點；
7、測控系統運行速度快、界面溫和、具有多種試樣信息輸入模式，可滿足不同材料的測試；8、試樣信息錄入便捷，相同條件的試樣信息一次輸入即可完成多個試樣的試驗；
9、相同條件的試樣，可進行各類試驗曲線的疊加顯示，能清晰辨識材料的穩定性；
10、試驗力顯示精度高，試驗力顯示全程分辨率不變，以確保實驗數據測量的準確性；
11、試驗數據（試驗力、加載速率）和試驗曲線隨試驗過程動態實時屏幕顯示；
12、當負荷超過滿量程的3-5%自動過載保護停機。
主要指標
產品型號
WEW-100D
WEW-300D
WEW-600D
WEW-1000D
主機結構形式
燕尾槽鉗口+四立柱+雙絲杠+全防護+主油缸下置
最大試驗力
100kN
300kN
600kN
1000kN
試驗機級別
1級
試驗力測量范圍
2%-100%FS
試驗力示值相對誤差
顯示值的±1%
位移顯示精度
0.01mm
位移測量準確度
±0.5%
變形顯示精度
0.001mm
變形測量精度
±0.5%
橫梁移動速度
約220mm/min
活塞最大速度
300mm/min
150mm/min
100mm/min
活塞行程
250mm
控制方式
手動加載
拉伸空間/壓縮空間
780/550mm
900/650mm
950/700mm
立柱左右間距
485
500
560
試樣夾緊方式
液壓自動夾緊
圓試樣夾持直徑
Φ4-20mm
Φ10-32mm
Φ13-40mm
Φ13-45mm
扁試樣夾持厚度
0-15mm
0-15mm
0-20mm
扁試樣夾持寬度
80mm
90mm
100mm
上下壓盤
圓壓盤直徑160mm，下壓盤帶球面調整
控制油源外形尺寸
1000*600*780mm
主機外形尺寸
745×685×1905
760×690×2055
830×720×2155
供電電源
三相五線制，380V/50Hz，3kW
