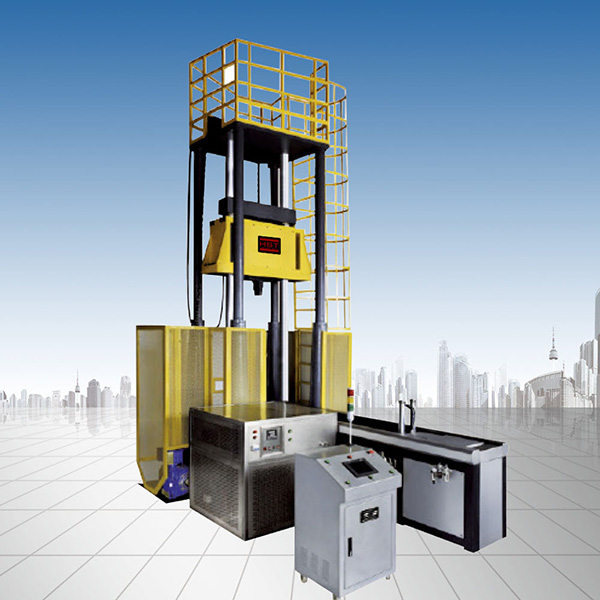

塑性轉變溫度落錘沖擊試驗機
塑性轉變溫度落錘沖擊試驗機
產品描述：
該試驗機適用于進行鐵素體鋼的無塑性轉變溫度試驗。無塑性轉變（NDT）溫度是指按ASTM E208-2006、GB/T 6803-1986標準試驗時，標準試樣發生斷裂的溫度，它表征含有裂紋的鋼材在動態加載屈服應力下發生脆斷的溫度。
由框架、提升、錘體、砧座、安全防護及控制系統組成。該機采用調整配重鉈數量和調整沖擊高度的方法調整沖擊能量，具有防二次打擊、自動送樣功能。試樣對中準確快速，能量范圍無級可調，具有能量自動顯示功能。
試驗機可通過配置不同的錘體重量以及改變提升高度來調節沖擊能量，可預置沖擊能量，控制提升高度。
試驗機配置有手動、電動自動送樣、定位機構。試樣支撐臺跨距可調節，以滿足不同試樣對跨距的要求。
試驗機設置有防止錘體二次沖擊的裝置。設有安全保險機構和安全防護裝置。
試驗機可配置40℃～－100℃的低溫裝置。
主要技術參數：
|
技術參數 |
NDTS-2000 |
NDTS-3000 | |
|
落錘試驗機總錘體 |
60kg（配重鉈15kg/塊 共2塊） |
90kg（配重鉈 | |
|
基本錘重 |
30kg |
30kg | |
|
錘頭質量誤差 |
≤±1% | ||
|
配重塊質量誤差 |
≤±0.5% | ||
|
落錘試驗打擊的能量 |
2000J |
3000J | |
|
打擊的能量范圍 |
300～2000J |
300～3000J | |
|
沖擊高度 |
3400mm | ||
|
提錘速度 |
0-3000mm/min（無級可調） | ||
|
試樣對中精度 |
±1mm | ||
|
錘體沖頭半徑 |
25mm | ||
|
提升高度指示偏差 |
≤2mm | ||
|
錘體沖頭半徑 |
25mm | ||
|
沖頭、砧座支撐臺和終止臺的硬度 |
＞HRC58 | ||
|
外型尺寸 |
1100×1100×5200mm | ||
|
設備總功率 |
50Hz/380V/0.75kW |
50Hz/380V/1.0kW | |
|
整機質量 |
約2300kg |
約2600kg | |
