GBW-60S
GBW-60S
產品分類： 杯突試驗機系列

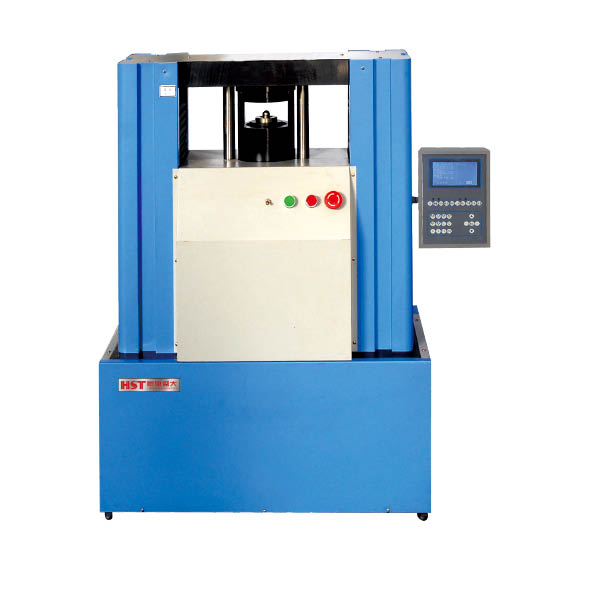

產品概述：本試驗機是對金屬薄板和帶材進行工藝性試驗的設備?？蓪?shí)現國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，檢驗有色金屬薄板的各向異性。
一、 性能說明:
本試驗機是對金屬薄板和帶材進行工藝性試驗的設備?？蓪?shí)現國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，檢驗有色金屬薄板的各向異性。
所謂杯突試驗，即用一定規格的鋼球或球狀沖頭，向周邊具有10KN夾緊力的試樣施加壓力，直到試樣產生穿透裂縫為止，此時沖頭壓入深度，即為被試板材的杯突值，此杯突值用來判斷材料的塑性變形性能。
二、主要技術指標：
|
規格型號 |
GBS-60B |
|
可試鋼板厚度 |
標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm） |
|
板材寬度 |
100mm |
|
沖頭行程 |
60mm |
|
夾緊活塞行程 |
19-21 mm |
|
沖杯負荷 |
60kN |
|
夾緊負荷 |
25kN |
|
模具規格 |
標準沖頭直徑：Φ20±0.05mm，標準墊?？讖剑害?3±0.1mm
標準壓?？讖剑害?7±0.05mm；（非標定做） |
|
數顯分辨率 |
0.01mm |
|
數顯方式 |
LCD數顯 |
|
顯示內容 |
夾緊力、沖壓力、位移及杯突值、速率 |
|
控制方式 |
手動調節速率、自動判斷記錄杯突值 |
|
結構特點 |
復合油缸、雙油泵供油、光柵尺測量 |
(以上參數僅供參考，詳細參數以真實設備為主)
